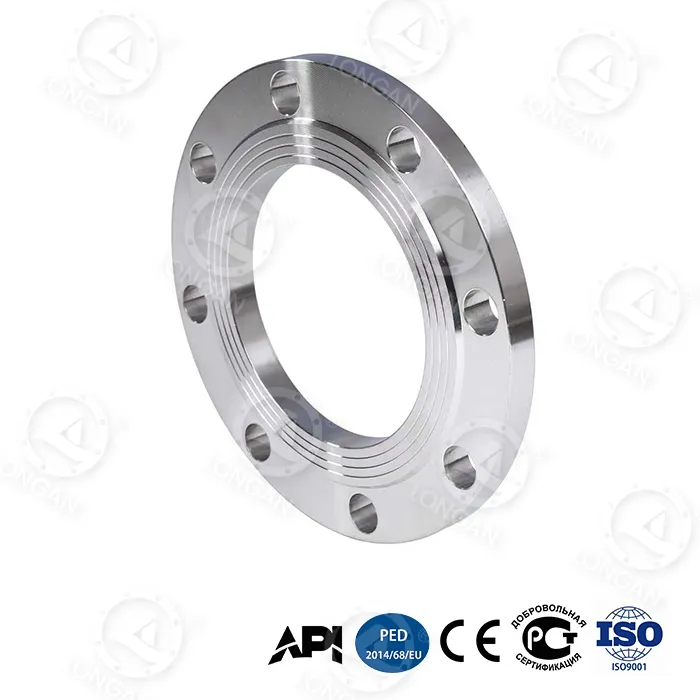

sme b16.5 flat sideflens

Konvensjonelle flenser produsert i ASME B16.5 dimensjoner har typisk et sprengningstrykk som ikke overstiger 15 MPa. Longans sme b16.5 flate flens, samtidig som den opprettholder standard klasse 150–2500 monteringsgrensesnitt og tetningsoverflate, oppnår høyere trykkbæring gjennom intern strukturell optimalisering: bionisk bikakegitter (bøyestivhet økt med 65%), gradient bråkjølt høy-karbonstål (Jact ved a089C), -7°C. halsinnstøpt forsterkningsring av titanlegering (utbytte 1250 MPa). Det målte DN300-sprengtrykket når 42MPa. Alle produktene er under full prosesskvalitetskontroll ved Longans egen fabrikk og har oppnådd API 6A PSL 3G-sertifisering.

Produkttype og bruksområde

sme b16.5 flat flat face flens er en full-face (FF) tetningsflate flens produsert i henhold til ASME B16.5 standard. Den brukes i rørsystemer som krever full-kontakt pakningsforbindelser, og er egnet for lavtrykksrørledninger med stor diameter, støpejernsflensforbindelser og applikasjoner som krever jevn pakningsspenningsfordeling. Gjennom interne forsterkningsstrukturer kan dette produktet også brukes i scenarier med ultrahøyt trykk (som skifergassfraktureringspumpeuttak og dyphavsborebrønnhodeutstyr), samtidig som standard grensesnittdimensjoner opprettholdes for utskiftbarhet med konvensjonelle flenser i eksisterende rørledninger.

Kjernesalgspunkter

1. Standard grensesnitt, høyere trykklager:Samsvarer med ASME B16.5 monteringsdimensjoner, målt DN300 sprengningstrykk 42MPa, høyere enn konvensjonelle standardflenser (≤15MPa).
2. 65 % økning i bøyestyrke:Den bioniske bikakestrukturen forbedrer flensstivheten, egnet for vibrerende eller fundamenteringsmiljøer.
3. Visuell slitasjeindikasjon og forspenningsretensjon:Tetningsoverflaten er innebygd med et nano-zirkonia-indikatorlag, som endrer farge når tykkelsen er mindre enn 0,1 mm. Den dobbeltkoniske boltehulldesignen begrenser forspenningsdempning under 35 MPa trykkfluktuasjoner til ≤5 % (konvensjonell struktur ≥20 %).
4. Ekstrem miljøytelse:-70°C slagenergi 89J; 5000 m dyphavsekvivalent korrosjonshastighet 0,03 mm/år; tetningsflateskadedybde ≤8μm etter 120m/s sand- og støvsliping.
5. Full livssykluskostnad:30-års totalkostnad $6200 (konvensjonell $18500); årlig vedlikeholdsfrekvens 0,7 ganger (konvensjonell 3,2 ganger); enkelt erstatningstid 2,5 timer (konvensjonell 8 timer).

Tekniske spesifikasjoner

Punkt	Parameter
Standard basis	ASME B16.5 (dimensjoner, toleranser, trykk-temperaturklassifiseringer)
Forseglingsflatetype	Helt ansikt (FF)
Trykkklasse	Klasse 150, 300, 400, 600, 900, 1500, 2500
Størrelsesområde	NPS 1/2" til 24"
Materiale	Gradient bråkjølt høykarbonstål (tilpassbar rustfritt stål)
Innvendig forsterkning	Forsterkningsring av titanlegering (ytelse 1250 MPa), radielle ribber (spenningskonsentrasjon redusert med 48 %)
DN300 sprengningstrykk	42MPa (konvensjonell ≤15MPa)
Syklisk utmattelsesliv	20 000 sykluser @35MPa (konvensjonelle 5000 sykluser @25MPa)
Aksiell deformasjon @35MPa	0,6 mm (konvensjonell 1,8 mm)
Tetningslekkasjehastighet (15° feiljustering)	≤10⁻⁵ mbar·L/s (konvensjonell >10⁻³)
Lavtemperaturpåvirkning (-70 °C)	89J (nasjonal standard ≥34J)
Dyphavskorrosjon (5000 m)	0,03 mm/år (tilsvarende 30 år)
Sand og støv slitasje (120m/s)	Skadedybde på tetningsoverflaten ≤8μm (10 000 timer)
Hjelpefunksjoner	Nano-zirkonia slitasjeindikatorlag, dobbeltkoniske boltehull

Sertifisering og kvalitetssikring

● API 6A PSL 3G:Gjelder for scenarier med ultrahøyt trykk med gassmedier, som krever pneumatisk testing (1,5 ganger nominelt trykk) og strengere ikke-destruktiv testing og materialsporbarhet.
● Fabrikkkvalitetskontroll:Longans in-house fabrikk implementerer full prosess kvalitetsstyring fra råmateriale innkommende inspeksjon (spektralanalyse, mekanisk prøvetaking) til ferdig produkt utgående (100 % dimensjonal inspeksjon, 10 % magnetisk partikkeltesting, prøvetaking av batch-sprengningstrykk).
● Sporbarhet:Hver flens kommer med sporbare materialsertifikater, varmebehandlingskurveregistreringer, dimensjonale inspeksjonsrapporter og hydrostatiske/pneumatiske testrapporter, tilgjengelig online via serienummer.

Differensieringshøydepunkter

Sammenlignet med andre ASME B16.5 full-face flenser på markedet, har Longans sme b16.5 flat face flens:

●Oppnår høyere sprengningstrykk (42MPa) innenfor standarddimensjoner uten å øke flenstykkelsen eller endre bolthullslayout.
●Integrerer titanlegeringshalsforsterkningsring og gradientbråkjølingsprosess, balanserer belastningskapasitet og seighet ved lav temperatur.
●Tetningsflate innstøpt med slitasjeindikatorlag for visuell inspeksjon av tetningstilstand.
●Opprettholder tetningslekkasjehastighet ≤10⁻⁵ mbar·L/s under 15° feiljusteringsforhold.

Tilpasning og prosess

Tilpasningsalternativer:

●Ikke-standardstørrelser og spesielle trykkklasser (tegninger eller tekniske krav kreves)
●Ulike materialer: 304/316L rustfritt stål, dupleks rustfritt stål, etc.
●Privat merking: lasermerking, tilpasset emballasje

Kjerneprosessflyt:

1.Smiing: presisjonssmiing ved bruk av høykvalitets råvarer fra Tsingshan Holding Group.
2.Gradient quenching: kontrollert kjøling for å danne overflate med høy hardhet og kjerne med høy seighet.
3.Maskinering av honeycomb-struktur: CNC-bearbeiding av interne sekskantede rutenett.
4.Presstilpasning av titanring: interferenspasning for å sikre ingen relativ bevegelse mellom ring og basismateriale.
5.Etterbehandling av tetningsflate: CNC-dreiing, overflateruhet Ra ≤3,2μm.
6.Full inspeksjon og testing: dimensjonal, magnetisk partikkel, hydrostatisk/pneumatisk, sprengningsprøvetaking.

Prøve- og teststøtte

● Gratis prøver:Internasjonale kjøpere kan søke om én gratis prøve (prøveavgift refunderes, frakt bæres av kjøper) for installasjonstesting og ytelsesverifisering.
● Testing på stedet:Fabrikken er utstyrt med en 3000-tonns trykktestmaskin, syklisk tretthetstestbenk, -80°C lavtemperatur-støttester og dyphavskorrosjonssimuleringskammer. Kunder kan være vitne til eksplosjons-, tretthets- eller ekstreme miljøtester på stedet.
● Tredjepartstesting:SGS, BV, TÜV kan settes i drift for kjemisk sammensetning, mekaniske egenskaper, ikke-destruktiv testing og trykktesting; rapporter leveres med varene.
● Garantiperiode:18 måneder (fra forsendelsesdato), gratis erstatning for produksjonsfeil.

Ytelsessammenligning: Standardkrav vs Longan Målt

Punkt	ASME B16.5 standardkrav / konvensjonell flens	Longan sme b16.5 flat sideflens	Sammenligning
DN300 sprengningstrykk	≤15 MPa	42 MPa	Høyere enn vanlig
Syklisk utmattelsesliv	5000 sykluser @25MPa	20 000 sykluser @35MPa	Lengre levetid
Aksiell deformasjon @35MPa	1,8 mm	0,6 mm	Mindre deformasjon
15° feiljusteringslekkasjehastighet	>10⁻3 mbar·L/s	≤10⁻⁵ mbar·L/s	Lavere lekkasje
-70°C slagenergi	≥34J (nasjonal standard)	89J	Høyere seighet
30-års dypvannskorrosjonshastighet	ca. 0,5 mm/år (karbonstål)	0,03 mm/år	Langsommere korrosjon

Forholdsregler ved installasjon

sme b16.5 flat sideflens har en tetningsflatedesign med full overflate. Riktig installasjon er avgjørende for å sikre tetningsytelse. Vær oppmerksom på følgende punkter:

1. Pakningsvalg:Må bruke en heldekkende pakning som dekker hele flensens tetningsflate og har boltehull. Ikke bruk forhøyede pakninger eller standard RF-pakninger.
2. Flenstilpasning:Helsideflenser må ikke boltes direkte til hevede flateflenser. Hvis rørledningen inneholder hevede flateflenser, må de erstattes med full-face flenser eller adaptere.
3. Boltstramming:Med dobbel-konisk boltehullsdesign anbefales en hydraulisk momentnøkkel for tre-trinns kryssmønster jevn forhåndsbelastning. Mål forspenning beregnes basert på trykkklassifisering og boltspesifikasjoner; se ASME PCC-1-standarden eller ta kontakt med Longans tekniske team.
4. Forhåndsinnlastingssekvens:Forstramme alle bolter til 30 % av målmomentet, deretter til 70 % og til slutt til 100 %. Stram til igjen etter 24 timers drift.
5. Forsegling av ansiktsbeskyttelse:Inspiser tetningsflaten for riper eller fremmedlegemer før installasjon. Slitasjeindikatorlaget for nano-zirkonium er et tynt innebygd lag; ikke rengjør med metallskraper under installasjonen.
6. Bolthullsjustering:Den dobbeltkoniske hulldesignen hjelper til med selvjustering, men før installasjon må du bekrefte at boltehullene til begge flensene er justert med 1 mm avvik.
7. Rørjustering:Selv om flenser med full overflate har en viss toleranse for feiljustering, anbefales det å kontrollere rørjusteringsfeilen innenfor 2 mm/m for å sikre tetningslevetid.

FAQ

Spørsmål: Hva er forskjellen fra en konvensjonell ASME B16.5-flens?
A: Begge har identiske dimensjoner og grensesnitt og er direkte utskiftbare. Longans produkt legger til honeycomb struktur, gradient quenching og en titanlegeringsring internt, og oppnår et målt sprengningstrykk (42MPa) høyere enn standardkravet (≤15MPa).

Spørsmål: Hvilke trykkklasser passer den for?
A: De ytre dimensjonene samsvarer med klasse 150 til klasse 2500 monteringsstørrelser, og det målte sprengningstrykket er høyere enn standardkravene for tilsvarende klassifiseringer. Egnet for skifergass- og dyphavsprosjekter som krever høyere sikkerhetsmargin enn standardflenser.

Spørsmål: Hva bør merkes under installasjonen?
A: Må bruke en full-face pakning og må ikke være direkte boltet til en hevet flate flens. Det anbefales å bruke de dobbeltkoniske boltehullene med momentnøkkel i kryssmønster i tre trinn, og etterstramme etter 24 timers drift. Se "Installasjonsforholdsregler" ovenfor for detaljerte trinn.

Spørsmål: Hvordan kan trykkytelsen verifiseres?
A: Longan ønsker kunder velkommen til å se eksplosjonstester eller sykliske utmattelsestester på fabrikken. Testposter for hver batch beholdes og kan søkes etter serienummer. Tredjepartstesting av SGS, BV, etc., kan også arrangeres.

Sammendrag:Longans sme b16.5 flate flens følger ASME B16.5 internasjonale standard dimensjonssystem og tar i bruk bionisk bikakestruktur, gradientbråkjølingsprosess og innebygd titanlegeringsring. Målt DN300 sprengningstrykk 42MPa, -70°C støt 89J, 30-års dypvannskorrosjonshastighet 0,03mm/år. Bestått API 6A PSL 3G-sertifisering, egnet for utvinning av skifergass, dyphavsboring og ultrahøytrykksrørledningssystemer. Send dine krav for å få gratis prøver og teknisk rådgivning.
