A socket flenser en kritisk rørkomponent designet for systemer med liten diameter, høytrykk og høy temperatur. I denne dybdeveiledningen forklarer vi hva en muffeflens er, hvordan den fungerer, dens strukturelle fordeler, dimensjonsstandarder, materialalternativer, og hvorfor det fortsatt er en foretrukket løsning i sikkerhetskritiske bransjer som olje og gass, kjemisk prosessering, og kraftproduksjon. Tegning fra ekte ingeniørpraksis og produksjonsekspertise fraLongan, hjelper denne artikkelen ingeniører, kjøpere og prosjektledere tar informerte beslutninger med tillit.

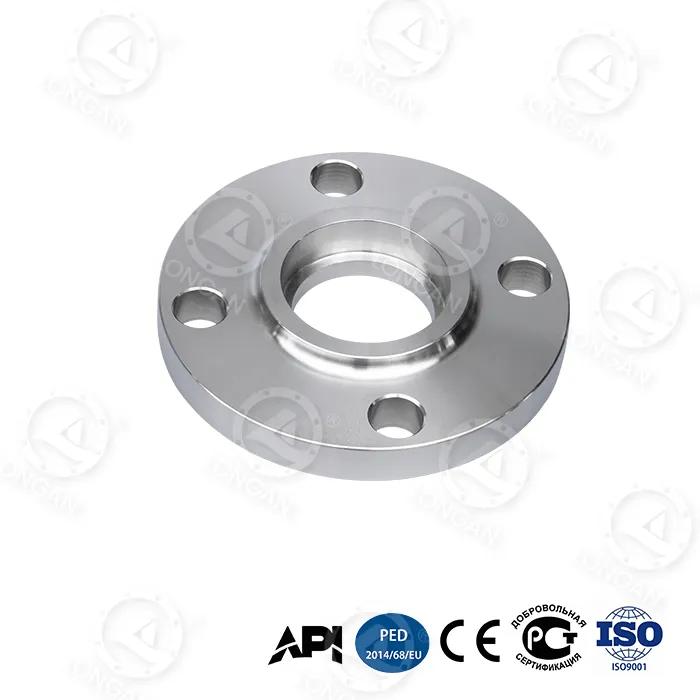

A muffeflens, også kjent som en muffe sveiseflens, er en type rørflens designet med en forsenket muffe som gjør at røret kan settes inn før kilsveising påføres rundt ytterkanten. I motsetning til slip-on flenser, røret går ikke gjennom flensboringen; i stedet stopper den inne i stikkontakten, og skaper en kompakt og sikker skjøt.
Hylseflenser brukes primært tilsmå nominelle rørstørrelser, typisk NPS ½″ til 3″, der høyt trykk, høy temperatur og plassbegrensninger krever overlegen leddintegritet.
Du kan utforske detaljerte produktspesifikasjoner direkte fraLongans produksjonsside for socket flens, som skisserer materialalternativer, trykkklasser og bearbeidingspresisjon.
Designprinsippet bak en muffeflens er enkelt, men effektivt: ved å begrense rørbevegelsen og konsentrere sveisespenningen på utsiden minimerer det risikoen for innvendige sveisefeil.
Røret settes inn i muffen til det når skulderen, og trekkes deretter litt tilbake (vanligvis 1,6 mm) for å tillate for termisk ekspansjon. En kilsveis påføres eksternt, og fester røret godt til flenslegemet.
Denne utformingen eliminerer behovet for stumpsveising med full penetrering, og reduserer sveisetiden samtidig som den mekaniske styrken opprettholdes.
Sokkelflenser er mye brukt i høytrykkssystemer på grunn av følgende fordeler:
Bransjer som er sterkt avhengige av sokkelflenser inkluderer:
| Materiale | Standard | Typisk applikasjon |
|---|---|---|
| Karbonstål | ASTM A105 | Generelle høytrykksrørledninger |
| Rustfritt stål | ASTM A182 F304/F316 | Etsende og hygieniske systemer |
| Legert stål | ASTM A182 F11/F22 | Høytemperaturtjenester |
Longan tilbyr full materialsporbarhet og PMI-testing for å sikre at hver sokkelflens oppfyller prosjektspesifikasjonene.
Sokkelflenser er produsert i henhold til store globale standarder:
Trykkklasser varierer vanligvis fra klasse 150 til klasse 2500, noe som gjør muffeflenser egnet for ekstreme driftsforhold.
| Flenstype | Styrke | Typisk størrelsesområde | Bruk Case |
|---|---|---|---|
| Hylseflens | Høy | Liten diameter | Høytrykk og kompakte systemer |
| Slip On Flens | Medium | Bred | Lavt til middels trykk |
| Sveis halsflens | Veldig høy | Alle størrelser | Kritiske stresssystemer |
Hos Longan produseres muffeflenser ved hjelp av CNC-maskinering, streng dimensjonell inspeksjon og full overensstemmelse med internasjonale standarder. Hver batch gjennomgår visuell inspeksjon, mekanisk testing og verifisering av overflatebehandling.
Denne produksjonsdisiplinen sikrer at hver fatningsflens som leveres yter pålitelig i krevende miljøer.
Ja, når de er riktig sveiset og installert, fungerer muffeflenser godt under sykliske trykkforhold.
Større diametre øker spenningskonsentrasjonen og sveisevansker, noe som gjør andre flenstyper mer praktiske.
Absolutt. Alternativer i rustfritt stål og legeringer gir utmerket korrosjonsbestandighet.
Å velge riktig sokkelflens handler ikke bare om spesifikasjoner – det handler om langsiktig systemsikkerhet, ytelse og kostnadseffektivitet. Med dokumentert produksjonserfaring og global prosjektstøtte er Longan klar til å hjelpe deg med å velge den mest pålitelige løsningen for din applikasjon.
Hvis du planlegger et nytt prosjekt eller trenger teknisk støtte,kontakt ossi dag for å diskutere kravene til sokkelflensene dine med ingeniørteamet vårt.
