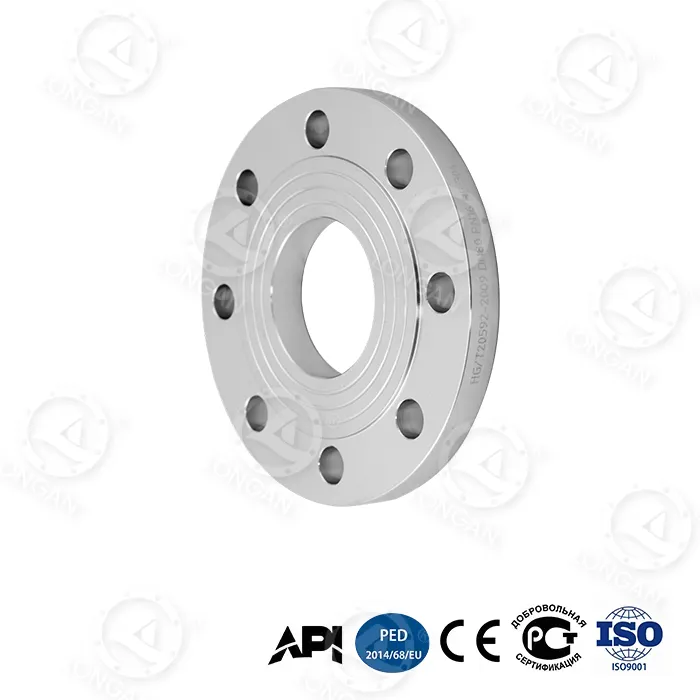

Flatsveising forhøyet flateflens

Engineering verdi presentasjon

Parameterindeks

Overflateruhet Ra ≤ 3,2μm (bearbeiding av tetningsoverflate)

Vektbesparelse av karbonstålflens 35 % lettere enn halsflens (DN300-sammenligning)

Tretthetslevetid ＞10 000 trykksykluser (MSS SP-44)

Korrosjonsgodtgjørelse ≥3 mm (kjemisk tilpasset versjon)

Kjernefordelene med produktet

1. Full systemkompatibilitet

Internasjonale standarder for flatsveising med forhøyede flenser:

ASME B16.5 (amerikansk standard) | PN-serien (DIN) | JIS 10K/20K (japansk standard)

Diameterområde: DN15~DN600 (1/2"~24")

Sømløs erstatning for globale prosjekter

2. Installasjonseffektivitet

Tynnende design av sveiset skjøt: sporvinkel 37,5°±2,5° (VS 45° tradisjonell flens)

Bolthullstoleranse: ±1mm (ISO 5210)

Dokkinghastighet for rørledning økte med 40 %

3. Tetningspålitelighet

Flatsveis hevet flensbosshøyde: 3,2 mm (1/8 tomme) standard (ASME B16.5)

Sannsynlighet for tetningssvikt: <0,01 % (med pakninger av samme kvalitet)

Nulllekkasjegaranti under høytrykksforhold

4. Trykkbæreevne

Klasse 150: opptil 19,6 bar ved 38°C

Klasse 300: opptil 51,1 bar ved 38°C

Tilpasningsevne ved lav temperatur: -196°C til +538°C (ASTM A105-materiale)

Dekker ekstreme forhold i energi/kjemisk industri

Sett i gang en forespørsel for å få din løsning!
