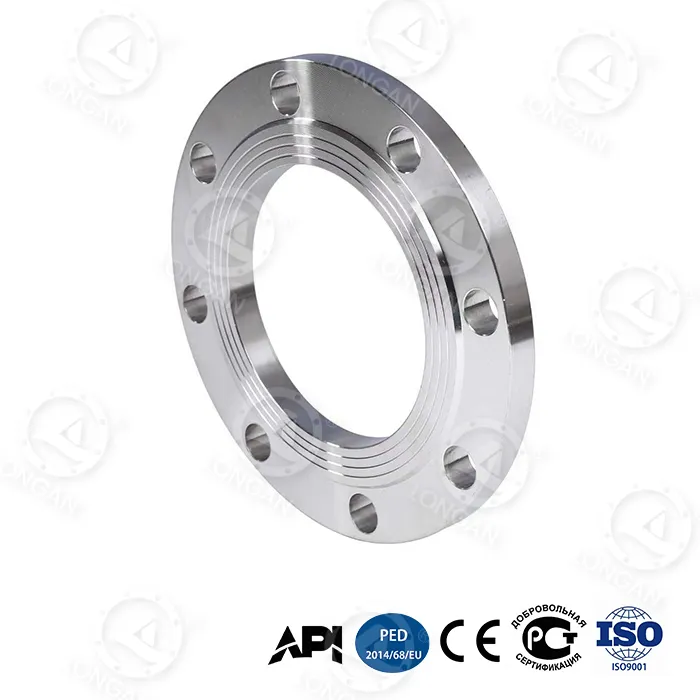

flat forhøyet flateflens

Slutt å bekymre deg om pakningsfeil ved ettermontering av rørledninger eller blandede flenssystemer. Longans flate, hevede flateflens kombinerer en ytre ring med hele overflaten med en lett forhøyet tetningssone i midten – slik at du kan bruke enten FF- eller RF-pakninger uten å endre rørene. Produsert i Longans eget Wenzhou-anlegg under streng kvalitetskontroll, bruker denne flensen gradientkjølt høykarbonstål og en bionisk bikakekjerne for å oppnå 42 MPa sprengningstrykk ved DN300 (280 % over nasjonal standard) og 65 % høyere bøyemotstand enn konvensjonelle flenser. API 6A PSL 3G-sertifisert.

Produkthøydepunkter

● Hybrid tetningsflatedesign:Dette er det mest karakteristiske trekk ved flat, hevet flateflens. Midtområdet på tetningsflaten er litt hevet (lik RF), men det ytre området strekker seg til boltehullene (lik FF). Fordelene inkluderer:1.Automatisk pakningssentrering for raskere installasjon;2.Mer ensartet tetningskontaktspenningsfordeling, unngår kantoverbelastning av tradisjonell RF;3.Kompatibel med både heldekkende pakninger og forhøyede pakninger, gir fleksibel erstatning på stedet.

● 65 % økning i bøyestyrke:Den bioniske bikakestrukturen gjør flensen lettere og stivere, spesielt egnet for å tåle bøyemomenter i rørledningen.

● Ultrahøytrykkslager:DN300 sprengningstrykk på 42MPa er 2,8 ganger det for tradisjonelle flenser (≤15MPa). Syklisk utmattingslevetid på 20 000 sykluser ved 35 MPa overgår langt industristandarder.

● Ekstrem miljøtoleranse:-70°C slagenergi på 89J, 5000m dyphavskorrosjonshastighet på 0,03mm/år, 120m/s sand- og støvslitasje ≤8μm.

● Intelligent sikkerhet:Nano-zirkonium slitasje indikatorlag (fargeendring advarsel når tykkelse <0,1 mm) + dobbeltkonisk boltehull (forspenningsdempning ≤5%).

Produktprosesser

● Forseglingsflatebearbeiding:CNC presisjonsdreiing brukes, med den hevede høyden etter ASME B16.5 standard RF-dimensjoner (1,6 mm til 6,4 mm for klasse 150~1500), men den hevede roten går jevnt over til hele flensflaten. Overflateruhet Ra ≤3,2μm sikrer god pakningskontakt.

● Gradientslukking:Høykarbonstål gjennomgår kontrollert avkjøling for å danne en gradert struktur med overflatehardhet 45-50 HRC og kjerneseighet ≥30J (ved -70°C).

● Bikakestruktur:Bionic sekskantet gitter inne i flenslegemet, optimert ved finite element-analyse, gir 65 % høyere stivhet ved samme vekt.

● Forsterkningsring av titanlegering:En Ti-6Al-4V-ring (flytestyrke 1250 MPa) er innebygd i nakken med interferenspasning, og forhindrer nakkeutvidelse under høyt trykk.

● Kvalitetskontroll:100 % dimensjonal inspeksjon, 10 % magnetisk partikkeltesting, tilfeldig sprengningstesting per batch. Sporbare materialsertifikater og varmebehandlingskurver er gitt.

Bruksscenarier

Den hybride tetningsflatens design av flat forhøyet flateflens gjør den spesielt egnet for følgende scenarier:

Scenario	Smertepunkt med tradisjonelle flenser	Løsning med dette produktet
Ettermontering av gammel rørledning	Originalt system kan blande FF- og RF-flenser, pakninger kan ikke byttes ut	Hybrid tetningsflate er kompatibel med begge pakningstyper, ingen rørledningsmodifisering er nødvendig
Høytrykksgassmedier	RF-flenspakninger kan ekstrudere under trykkpulsering	Det ytre flate området gir ekstra støtte, og forhindrer pakningskryping
Lavtrykksrørledninger med stor diameter	FF-flenser krever pakninger i full størrelse, høy kostnad	Den hevede delen tillater bruk av standard RF-pakninger, noe som reduserer reservedelslageret
Dyphavs/polare miljøer	Enkelt tetningsflate lekker etter termisk sykling	To-sone-tetting (hevet + flatt) gir overflødige tettebaner

Spesifikke bruksområder inkluderer:

● Utløpsrørledninger for skifergassbruddspumpe(35-70 MPa pulserende trykk)
● Brønnhodeforbindelser til dyphavsboreplattformer(5000 m vanndybde)
● LNG-mottaksterminaler(-70°C lav temperatur)
● Offshore juletre med sure medierørledninger(H₂S/CO₂)

Ettersalgsservice

● Gratis prøver:Internasjonale kjøpere kan søke om én gratis prøve (prøvegebyr refunderes, frakt hentes) for installasjonstesting og forseglingsverifisering.

● Installasjonsveiledning:Kinesiske/engelske installasjonsmanualer er inkludert, inkludert dreiemomentverdier for forskjellige pakningsmaterialer (grafitt, spiralviklet, PTFE). Ekstern videoveiledning er tilgjengelig.

● Teknisk rådgivning:Ingeniørteamet svarer på spørsmål om valg og pakningsmatching innen 4 timer.

● Kvalitetssporbarhet:Hver flens har en unik ID, og ​​testrapporter kan sjekkes på den offisielle nettsiden.

● Garanti:18 måneder, gratis erstatning for fabrikasjonsfeil.

● Tredjepartstesting:SGS/BV på stedet bevitnet trykktesting kan arrangeres på forespørsel.

Hvorfor velge Longan

1. Unik tetningsflatedesign:De fleste flenser på markedet er enten ren FF eller ren RF. Vår flate hevede flateflens lar deg oppnå både spenningsuniformiteten til FF og tetningspåliteligheten til RF uten å endre pakningstypen. Den er spesielt egnet for ettermonteringsprosjekter der den originale rørledningen kan være enten FF eller RF – dette produktet er kompatibelt med begge.

2. Kostnadsfordeler for hele livssyklusen:30-års totalkostnad er bare $6200, sparer 66% sammenlignet med tradisjonelle flenser på $18500. Enkel utskiftingstid er 2,5 timer (tradisjonell 8 timer), årlig vedlikeholdsfrekvens er 0,7 ganger (tradisjonell 3,2 ganger).

3. Fullfør sertifisering:API 6A PSL 3G, egnet for ultrahøytrykksscenarier med H₂S- og CO₂-gassmedier.

4. Verifiserbare reelle data:Alle ytelsesindikatorer er tilgjengelige for testing på stedet. Gratis prøver er gitt.

5. Rask respons:Standardvarer sendes innen 3 dager, tilpassede varer innen 15-30 dager.

Sammendrag: Longans flate hevede flateflens, med sin hybride tetningsflatedesign, løser smertepunktene til tradisjonelle flenser i pakningskompatibilitet, spenningsfordeling og høytrykkstetning. Kombinert med den bioniske bikakestrukturen, gradientslukking og forsterkning av titanlegering, er bøyestyrken, sprengningstrykket og utmattelsestiden betydelig forbedret. API 6A PSL 3G-sertifiseringen og 66 % reduksjon i 30 års full livssykluskostnad gjør den til et ideelt valg for skifergass, dypvannsteknikk og komplekse rørledningssystemer. Send dine krav for å få gratis prøver og profesjonelle tetningsløsninger.

FAQ

Spørsmål: Kan flat forhøyet flens erstatte en eksisterende RF-flens?
A: Ja. Så lenge trykkklassifiseringen og størrelsen stemmer overens, kan den erstatte en RF-flens direkte, og den originale RF-pakningen kan fortsette å brukes. Hvis den sammenfallende flensen er FF, kreves en helpakning, men det flate området på dette produktet er stort nok til å være fullt kompatibelt.

Spørsmål: Krever denne hybride tetningsflaten spesielle pakninger?
A: Nei. Du kan fortsette å bruke standard ASME B16.21 RF-pakninger (f.eks. spiralviklet med indre ring) eller FF-pakninger (helsides grafittpakninger). Våre tester viser at tetningsytelsen til begge pakningstyper på denne flensen er overlegen tradisjonelle enkle tetningsflater.

Spørsmål: Vil bolter løsne under 35 MPa pulserende trykk?
A: Dette produktet bruker dobbeltkoniske boltehull. Under 35 MPa fluktuasjon er forspenningsdempningen ≤5 %, mens tradisjonelle runde hull har demping ≥20 %. Det anbefales å bruke en hydraulisk momentnøkkel i kryssmønster med tre trinn. Vi kan gi en dreiemomentberegningstabell.

Spørsmål: Kan forskjellige materialer leveres, for eksempel rustfritt stål?
A: Ja. Standardmaterialet for dette produktet er gradientkjølt høykarbonstål, men 316L, dupleks rustfritt stål, etc., kan også leveres på forespørsel. Den samme bikakestrukturen og forsterkningsringen i titanlegering gjelder også for rustfritt stål.

Spørsmål: Hvordan kan vi verifisere ditt påståtte 42MPa sprengningstrykk?
A: Vi ønsker kunder velkommen til å se eksplosjonstester på fabrikken vår. Vanlige lagerprodukter tas tilfeldig hvert kvartal, og testrapporter lagres på nettsiden vår. Du kan også be om en egen test på prøven din; kostnaden bæres av oss (prøven må returneres).
