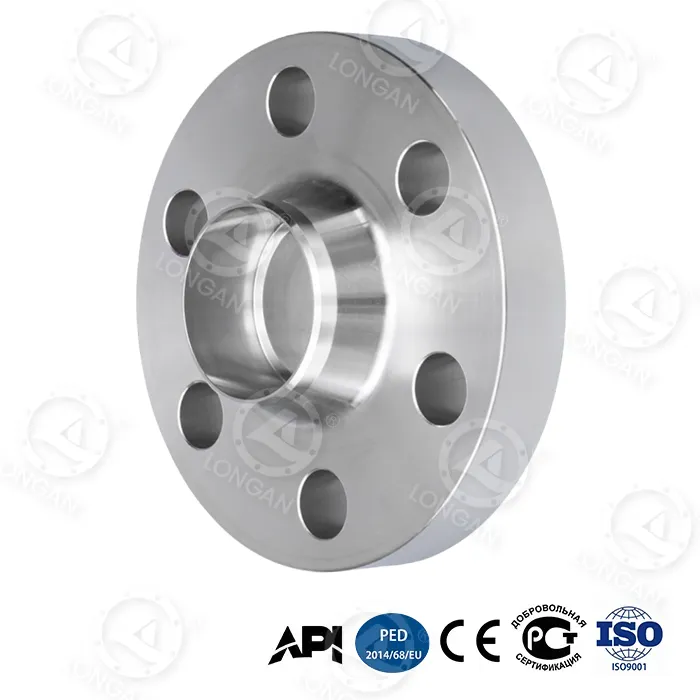

304 Hals butt sveiseflens

Tekniske spesifikasjoner

1. Materialsertifisering (ASTM A182 F304)

Element Standard Verdi Funksjon Testtilfelle

Ni 8,0~11,0 % Austenittstabilitet 9,2 %

C ≤0,08 % - 0,05 %

Cr 18,0~20,0% Oksidasjonskorrosjonsbeskyttelse 18,8% (spektrometer)

2. Trykk-Temperatur

Temperatur (°C) Klasse 150 (bar) Klasse 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mekaniske egenskaper

Parameter 304 Flensverdi Standard Grunnlag

Innerdiametertoleranse (NPS 12") ±0,25 mm ASME B16.5 Tabell5

Strekkstyrke 515 MPa ASTM A182

Flyttestyrke 205 MPa ASTM A182

Bolthulls sentersirkelavvik ±0,8mm MSS SP-44

Gjeldende scenarier

Anbefalte scenarier Tolerable media Forbudte scenarier Alternative løsninger

Lavtrykkstrykkluft Tørr luft (duggpunkt <-40°C) Svovelholdig fuktig luft Forniklet karbonstål

Matutstyr Meieriprodukter, juice (pH>4,5) Klorholdige desinfeksjonsmidler 316L flens

Kommunal vannforsyning Ferskvann, drikkevann Sjøvann/høyt klorvann (>50ppm Cl⁻) 316 flens

VVS Varmtvann (<80°C), damp Saltsyre/svovelsyre (pH<4) Hastelloy-legering

Hvorfor velge 304 Neck Butt Welding Flange?

1. Lavere kostnad

Materiale Enhetspris (referanse) Levetid Omfattende kostnad (10 år)

316 flens 2,3x 15 år + 1,2x

304 Halsstumpsveiseflens 1,6x 10 år + 1,0x

Karbonstålflens 1,0x 2 år (Rustlekkasje) 2,8x

2. Strukturelle designfordeler

Forseglingsoverflatenøyaktighet: RF-overflateruheten til 304 rustfritt stålsveiseflens er 125-250 μin Ra, noe som sikrer påliteligheten til pakningsforseglingen.

Avsmalnende halsovergang: Reduser spenningskonsentrasjonsfaktoren med 40 % og forleng sveiseutmattingstiden.

3. Grunnleggende korrosjonsbestandighet

Saltspraytest: Ingen rødrust i 500 timer

Krom-nikkel beskyttende lag: Cr-innhold ≥18 % danner en passiveringsfilm for å motstå korrosjon fra vann, damp og svak syre (pH>4,5).

Begrensningsbeskrivelse: Ikke egnet for miljøer som inneholder kloridioner > 50 ppm (som sjøvann), og 316 må oppgraderes på dette tidspunktet.

FAQ

Q1: Hva er kostnadsforskjellen med 316 flens?

Svar: Prisen på 304 Neck Butt Welding Flange er 30~35% lavere under de samme spesifikasjonene (på grunn av forskjellen i nikkel- og molybdeninnhold). Dersom mediet ikke inneholder kloridioner/syrer er det mer økonomisk å velge 304.

Q2: Kan 304 brukes til utendørs rør?

Svar: Ved lav luftfuktighet (<60 %) RH) Den kan brukes i lang tid i et saltfritt miljø; anti-korrosjonsbelegg er nødvendig i kyst-/industriområder, ellers kan det oppstå gropdannelse innen 2-3 år.
